Niveleurs de quai Expresso sur châssis
Niveleurs de quai Expresso sur châssis
Niveleurs de quai Expresso sur châssis

Châssis pour niveleurs de quai - Fosses pour niveleur - Tunnels

Châssis extérieur pour niveleur de quai

Châssis extérieur - Châssis trottoir - Châssis à côtés démontables

Niveleurs de quai Expresso sur châssis extérieur
Niveleurs de quai Expresso sur châssis extérieur

Le châssis extérieur pour niveleurs de quai est une solution sans génie civil : Quand la configuration le permet, que la profondeur de cour est suffisante, le niveleur sur châssis auto portant est une très bonne solution.

  • Différents modèles de châssis pour répondre à la majorité des situations :
    - Châssis extérieur avec glissières ou rambardes de sécurité
    - Châssis extérieur avec logement pour hayon élévateur
    - Châssis intérieur s'adaptant dans des fosses existantes
    - Châssis extérieur élargi avec tunnel de chargement comprenant une armature métallique du bardage (ou bâche) et un sas d'étanchéité
  • Pieds réglables en hauteur qui s'adaptent à la configuration du terrain
  • Fixation par soudure ou chevilles chimiques contre le mur du quai et sur le sol. Des platines métalliques assurent une bonne répartition des charges
  • Options - Accessoires :
  • Casquette de recouvrement de quai pour une fixation renforcée au quai par exemple en cas d’absence de cornière de rive scellée en bordure de quai
  • Casquette de quai à bec avec extrémité pliée permettant d’ancrer la casquette au quai
  • Garde-corps
  • Galvanisation de l'ensemble du niveleur
  • Butoirs d'accostage fixes ou mobiles
  • Niveleurs de quai Expresso galvanisé sur châssis extérieur
    Niveleur à lèvre basculante galvanisé
    Casquette de recouvrement de quai pour niveleur
    Casquette de recouvrement de quai pour niveleur
    Niveleurs de quai Expresso sur châssis extérieur

    Tunnel de chargement pour niveleur de quai

    avec armature métallique, bardage (ou bâche) et sas d'étanchéité

    Tunnels de chargement pour niveleur de quai
    Tunnel de chargement pour niveleur de quai

    Gain de place à l'intérieur des bâtiments - Protection contre le froid et les intempéries grâce au tunnel de chargement

    Les tunnels de chargement pour châssis niveleurs permettent d'assurer des conditions de travail confortables aussi bien pour le personnel que pour les marchandises à transborder en particulier lorsque le bâtiment ne possède pas d'auvent dans la zone de chargement ou que celui-ci n'est pas assez prolongé.

    Le tunnel de chargement comprend :

  • Armature métallique et couverture :
    Que se soit une simple protection contre la pluie et le vent ou encore un moyen de maintenir la température à l'intérieur du magasin, le châssis extérieur surmonté d'une armature métallique en tube peut, selon les besoins, être revêtu d'une couverture en bâche, de bardage simple peau ou de bardage isolé.
  • Sas d'étanchéité :
    Pour compléter l'étanchéité de la façade avant du tunnel, on peut mettre en place un sas d'étanchéité (sas à cadre suspendu ou sas gonflable)
  • Porte ou rideau :
    En option le tunnel peut être équipé d'une fermeture, un rideau métallique ou une porte sectionnelle
  • Tunnel de chargement pour niveleur de quai
    Tunnel de chargement pour niveleur de quai
    Tunnel de chargement pour niveleur de quai
    Tunnels de chargement pour niveleur de quai Expresso

    Types de fosses pour niveleurs

    Niveleur de quai Expresso à lèvre basculante - Cornières périphériques


    1) Niveleur pour fosse avec cornières périphériques

    (avec ou sans passage de hayon)

    Le niveleur présente une cornière à l'arrière qui sera soudée sur la cornière de la fosse. La traverse à l'avant sera soudée sur les cornières verticales de la fosse.

  • Avantages
  •       - Pas de reprise de dallage

          - Facilité de désinstallation ultérieure du niveleur.

  • Inconvénients
  •       - Facilité de désinstallation ultérieure du niveleur.

          - Nécessité de souder au montage

    Niveleur pour fosse avec cornières périphériques
    Niveleur pour fosse avec cornières périphériques
    Niveleur de quai Expresso à lèvre basculante - Cadre suspendu


    2) Niveleur pour fosse à cadre suspendu ou cadre supérieur auto-porteur

    (avec ou sans passage de hayon)

    Le niveleur présente dans sa partie supérieure un cadre périphérique avec pattes de scellement sur 3 côtés qui sera posé sur une feuillure prévue autour de la fosse. Les pattes de scellement sont soudées sur les «ronds à béton» en attente, puis le béton est coulé à fleur avec le dallage.

  • Avantages
  •       - Coût inférieur du génie civil

          - Montage rapide sans soudure apparente

  • Inconvénients
  •       - Reprise du dallage après la pose

          - Difficultés de désinstallation ultérieure

    Niveleur pour fosse avec cornières périphériques
    Niveleur pour fosse avec cornières périphériques
    Niveleur pour fosse avec cornières périphériques
    Niveleur de quai Expresso à lèvre basculante - Coffrage perdu

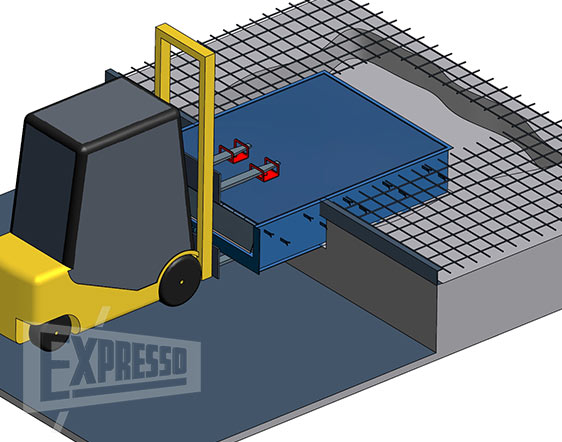

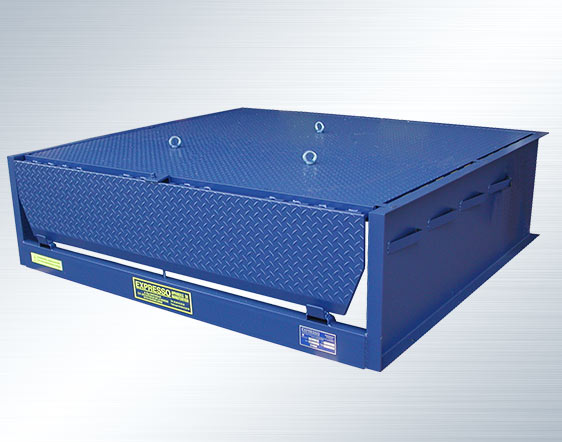

    3) Niveleur à coffrage perdu pour fosse non délimitée

    (avec ou sans passage de hayon)

    Le niveleur est entièrement caissonné sur 3 côtés qui sont munis de pattes de scellement. Il se pose sur un radier avec des fers à béton en attente sur les 3 côtés qui seront soudés sur les pattes de scellement puis remplis de béton.

  • Avantages
  •       - Coût très inférieur du génie civil

          - Pas de reprise de dallage

          - Montage rapide sans soudures apparentes

  • Inconvénients
  •       - Difficultés de désinstallation ultérieure

    Niveleur à coffrage perdu pour fosse non délimitée
    Niveleur à coffrage perdu pour fosse non délimitée
    Adaptation du niveleur dans une fosse existante


    4) Adaptation du niveleur dans une fosse existante


    Dans le cadre d'une rénovation de quai, il est nécessaire d'adapter le niveleur à la fosse existante. Pour cela, le niveleur Expresso est fabriqué sur mesure.

  • L'ancien matériel est enlevé
  • Le nouveau niveleur à cornières périphériques sur mesure est placé dans la fosse puis soudé
  • Adaptation du niveleur dans une fosse existante
    Adaptation du niveleur dans une fosse existante
