Sécurité de quai >  Niveleurs de quai antichutes > Niveleurs de quai antichute et anti-écrasement
Niveleur de quai antichute et anti-écrasement - Body Guard
Niveleur de quai antichute et anti-écrasement - Body Guard
Niveleur de quai antichute et anti-écrasement - Body Guard

Niveleurs de quai antichute et anti-écrasement

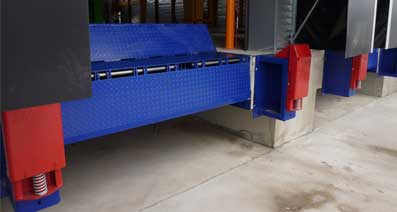

Niveleur de quai antichute avec zone refuge anti-écrasement - Réf. Body Guard

Charge utile : 6 ou 9 tonnes

Le niveleur Body Guard possède deux dispositifs de protection, antichute et anti-écrasement. Ces systèmes de sécurité permettent de sécuriser les opérations de chargement et de déchargement.

Au repos, l'obstacle sort (sur le dessus du niveleur), à l'intérieur du bâtiment il protège la porte des chocs lorsqu'elle est fermée et empêche la chute des engins de manutention lorsque elle est ouverte.

  • Dispositif antichute à obstacle empêchant la chute des engins élévateurs
  • Dispositif anti-écrasement des personnes pendant la phase d'approche du camion. Il dispose d'une zone refuge de 500 mm (Niveleur répondant à la norme NF EN349 et au guide technique ED6059 de l'INRS / CARSAT ainsi qu'à la norme NF EN 1398).
  • Protection des portes sectionnelles : Au repos le niveleur de quai Body Guard protège la porte fermée d'éventuels chocs et permet d'éviter la chute des engins de manutention après l'ouverture de la porte.
  • Capacité de charge dynamique 6 ou 9 tonnes
  • Construction mécano soudée à partir d'éléments surdimensionnés lui conférant une robustesse exceptionnelle
  • Longueur : à partir de 2500 mm
  • Centrale hydraulique embarquée : Moteur 1,5 KW débit 5 l/mn, 400 ou 230 V TRI, 50 Hz + Terre, commande en 24 V
  • 2 vérins de levée du plateau diamètre 40 à 45 mm. Vérin de lèvre simple ou double effet
  • Béquille de sécurité pour l'entretien
  • Clapet parachute centré entre les 2 vérins
  • Arrêt d'urgence type "Coup de poing" avec bouton de réarmement
  • Niveleur Body Guard avec lèvre déployée, obstacle antichute escamoté

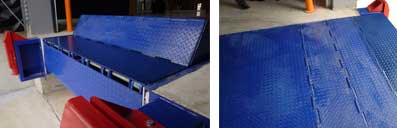

    Niveleur Body Guard avec lèvre déployée, obstacle antichute escamoté
    Au repos l'obstacle antichute sest apparent sur le dessus du niveleur
    Au repos l'obstacle antichute sest apparent sur le dessus du niveleur
    Niveleur de quai antichute et anti-écrasement - Body Guard

    Niveleur à lèvre antichute basculante - Réf. NIBB09

    Charge utile : 6 ou 9 tonnes

    Niveleur à lèvre antichute basculante
    Niveleur à lèvre antichute basculante

    Stop aux chutes de quai des engins de manutention. Protection anti-écrasement des personnes

    Ce niveleur de quai combine une protection anti-écrasement des personnes et une lèvre anti-chutes des engins de manutentions.

    Dans le cas présenté ici une barrière pivotante manuelle assure une sécurité complémentaire.

    Lorsque le niveleur est "au repos", la lèvre basculante dépasse de la plate-forme. Elle empêche ainsi toute chute d'engins de manutention et protège la porte sectionnelle lorsqu'elle est fermée.

    En "position de travail", l'obstacle est escamoté, la zone refuge est comblée et le niveleur fonctionne comme un niveleur traditionnel.

  • Capacité de charge dynamique 9 tonnes
  • Tension d'alimentation du coffret électrique 230 V triphasé 50 Hz + Terre
  • Tension d'alimentation moteur 230/400 V triphasé 50 Hz
  • Puissance moteur 1,1 Kw
  • Système de blocage "parachute" - sécurité en cas de rupture de flexible du vérin du plateau
  • Béquille de sécurité pour entretien et maintenance
  • Niveleur à lèvre antichute basculante
    Niveleur à lèvre antichute basculante
